一、設備名稱：CDG系列熒光磁粉探傷機。

二、設備設計制造依據：

2.1、按照GB/T15822.1-2005及JB/T8290-2011標準執行；

2.2、按照ISO9001質量體系對該設備的設計程序文件執行；

2.3、根據需方工件的探傷量及磁粉探傷工藝要求執行。

三、適用工件類型及尺寸：

3.1、類型：鐵磁性；

3.2、尺寸：定制。

四、設備總體要求：

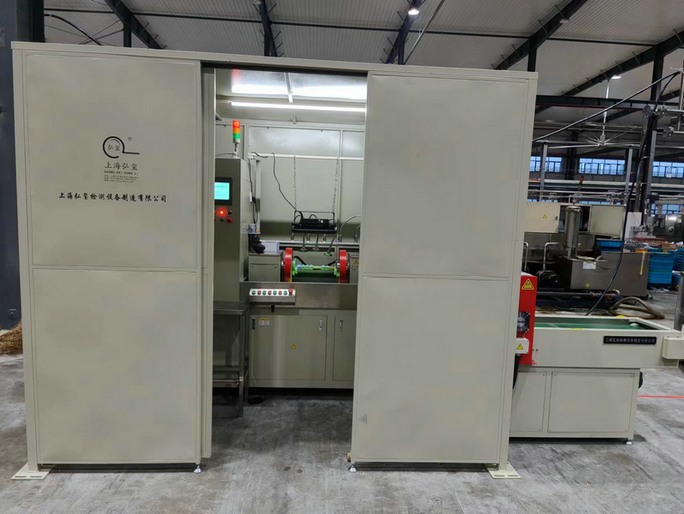

該設備系固定式機電分立式機構，半自動磁粉探傷設備。主要由磁化電源、電氣控制系統、夾持磁化系統、磁懸液噴灑及回收系統、熒光探傷系統、退磁系統等幾部分組成。適用于以濕式磁粉法檢測由鐵磁性材料制成的鐵磁類零件的表面及近表面因材料、鍛壓、淬火、加工、疲勞等原因引起的裂紋和各種細微缺陷。

該設備采用自動、手動兩種運行方式，磁粉探傷檢測線具有手動、自動兩種運行方式，由西門子S7-1200（需配備帶有通訊網口的型號，來保證設備后期能接入數智化聯網）可編程控制器對設備進行集中控制。手動時，可進行每個功能的單步獨立操作；自動時，該設備自動執行PLC內部程序，人工上料后，實現工件夾緊、噴淋、磁化、旋轉觀察、退磁、下料等一系列（半）自動化工作等一系列動作的半自動化。交流磁化均帶斷電相位控制，具有較高的剩磁穩定度，既適用于連續法探傷，又適用于剩磁法探傷檢測。復合磁化在工件上形成疊加磁場，一次性全方位顯示磁跡，具有較高的檢測效率。

該設備具有自動化程度高、檢查速度快、操作人員勞動強度低、實用可靠等優點。設備配有數字化管理系統，可實現磁化電流、磁化時間、退磁時間、退磁電流等相關參數信息，可連接MES系統，實現可追溯性。

五、設備主要組成：

5.1、磁化電源

5.2、電氣控制裝置

5.3、夾持磁化系統

5.4、磁懸液噴灑及回收系統

5.5、退磁系統

5.6、熒光探傷系統

5.7、抗諧波干擾裝置

5.8、數字化信息管理系統

六、設備主要技術參數：

6.1、磁化方式：周向、縱向、復合三種磁化方式;

6.2、周向磁化電流：AC 0-6000A有效值，數字鍵入，帶斷電相位控制;

6.3、縱向磁化磁勢：AC 0-24000AT有效值，數字鍵入，帶斷電相位控制;

6.4、電極間距： 可定制;

6.5、暫載率：≮50%;

6.6、夾緊方式：氣動夾緊;

6.7、運行方式：手動、自動（自動工作程序可按用戶要求進行編程）;

6.8、探傷靈敏度：A型試片清晰顯示;

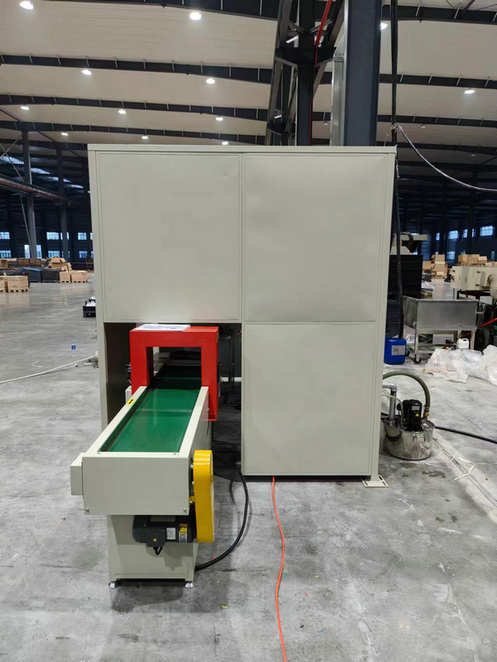

6.9、退磁方式：自動遠離衰減式退磁;

6.10、退磁效果：≤0.2mT;中心磁場：40mT；

6.11、工作節拍：30秒/件，可編程；

6.12、紫外線照度：光源距工件380mm處紫外線照度≥5000uW/cm2；

6.13、磁粉探傷檢測線白光光照度：≥500lx；

6.14、電源：380V±10%  50Hz;

6.15、氣源：≤0.7Mpa；

七、其它設計說明：

7.1、在設計過程中對控制元件、執行器件均采用質量認證企業或知名品牌進口或大型合資企業廠家提供配套，元器件均采用通用元件。

7.2、工件磁化過程中由于電極接觸不好或其它原因而造成不能達到預定電流或超負荷時，應報警并停止程序運行，待復位后才能重新啟動程序。

7.3、主機夾持裝置應滿足設計合理，工件上下方便，定位準確、夾持穩定，在無夾持工件工作時，電流表指示值應為0。夾頭等導電接觸件不應用有毒材料，導電良好，不產生電弧閃光。在正常工作狀態下工作平穩、噪音小；

7.4、設備表面采用噴塑處理，美觀大方，耐腐蝕性強。顏色按用戶要求顏色配置；

7.5、主機鋼性結構良好，確保夾持部分的強度，在正常工作狀態下主機磁化時不產生震動。

7.6、設備的安全防護符合國家相關標準，對自動操作按鈕和關鍵執行按鈕采用預選鎖定和控制。

7.7、儲液箱和集液糟均采用≥2毫米厚不銹鋼制作，儲液箱設置在床身外側，方便更換磁懸液，并配手持式噴槍（帶120度廣角噴嘴）。
